BR板式换热器

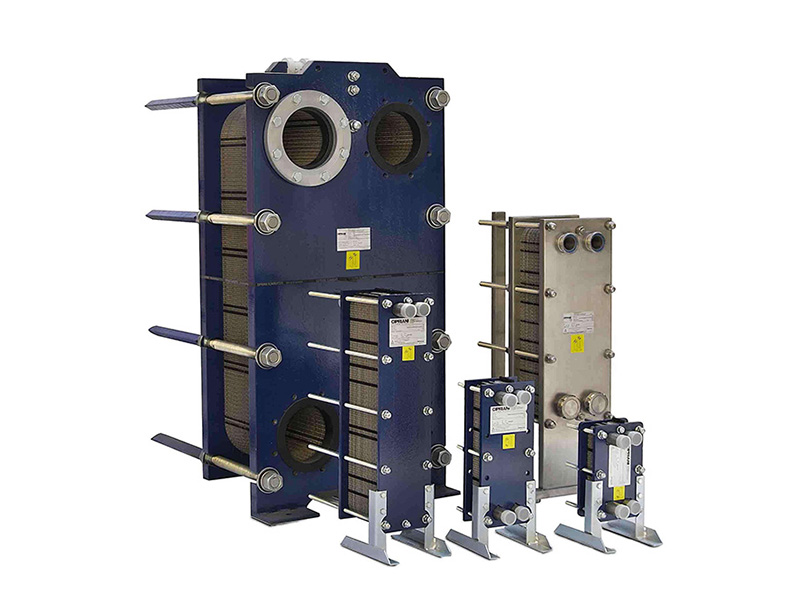

沃德贝斯BR 板式换热器介绍：

BR 板式换热器是国内最通用的一种可拆式人字形波纹板式换热器，“B”= 板式，“R”= 人字形波纹（Ripple），主打高效、可拆、易维护

结构与原理：

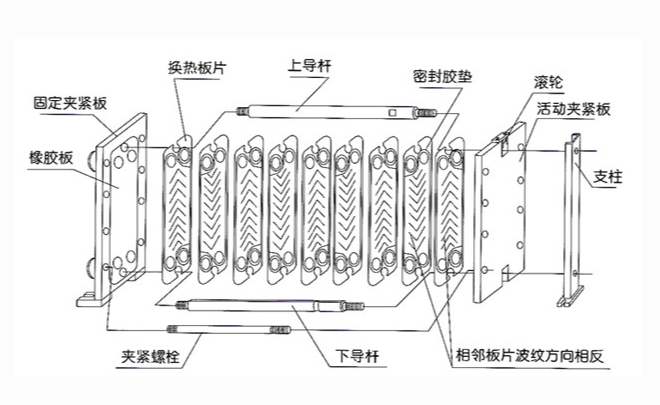

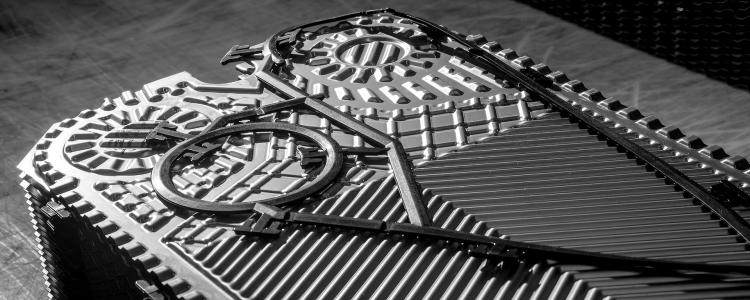

核心部件：不锈钢波纹板片、橡胶垫片、夹紧板、螺栓、导杆

工作原理：冷热流体在板片两侧逆流湍流，通过金属板快速传热；板片人字形波纹强化扰动，换热系数可达 3000–6000 W/㎡・K，比管壳式高 3–5 倍

BR 型的关键特点（对比 BRB）：

• ✅ 同板同垫：所有板片 / 垫片通用，四孔等径，同侧进出（非对角）

• ✅ 流道对称：冷热流道截面相同，适合流量相近工况

• ✅ 拆装极简：松螺栓即可开板清洗，维护成本低

• ✅ 紧凑占地小：同换热面积仅为管壳式的 1/5

•


与 BRB 型的区别：

• BR：标准通用、同板同垫、同侧进出、流道对称，适合常规工况

• BRB：不等截面（A/B 板）、对角进出、流道不对称，适合冷热流量差异大工况

核心优缺点：

• 优点：换热效率高、结构紧凑、易清洗维护、灵活增减面积、寿命长

• 局限：垫片耐温受限（通常≤180℃）、高压（>2.5MPa）不适用、易堵介质需宽流道型号

沃德贝斯BR板式换热器设计特点：

1、节能效率高：其换热系数在3000～4500kcal/㎡·°C·h，比管壳式换热器的热效率高3~5倍

2、结构紧凑：板式换热器板片紧密排列，与其他换热器类型相比，板式换热器的占地面积和占用空间较少，面积相同换热量的板式换热器仅为管壳式换热器的1/5

3、容易清洗拆装方便：板式换热器靠夹紧螺栓将夹固板板片夹紧，因此拆装方便，随时可以打开清洗，同时由于板面光洁，湍流程度高，不易结垢

4、使用寿命长：板式换热器采用不锈钢或钛合金板片压制，可耐各种腐蚀介质，胶垫可随意更换，并可方便在、拆装检修

5、适应性强：板式换热器板片为独立元件，可按要求随意增减流程，形式多样；可适用于各种不同的、工艺的要求

6、不串液，板式换热器密封槽设置泄液液道，各种介质不会串通，即使出现泄露，介质总是向外排出

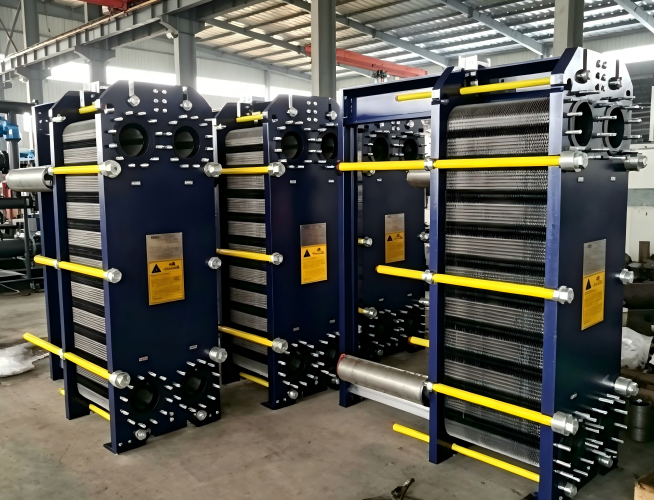

沃德贝斯BR板式换热器参数规格：

HU、HN、HS、HM 系列

连接尺寸: DN32-DN500

设计最大流量: 4500m3/h

最大热负荷: 60MW

对数平均温差: 0.5~1.0℃

板片厚度： 0.4、0.5、0.6、0.7mm

最大设计压力: 3.5MPa

换热器密封胶条材料: NBR丁腈橡胶、HNBR高温丁腈橡胶、EPDM三元乙丙、HEPDM高温三元乙丙、VITON氟橡胶

换热器板片材料: 不锈钢304、316L、钛Ti、哈氏合金C276、镍Ni和钼、SMO254

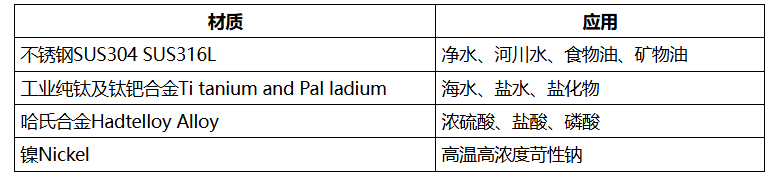

换热器板片材质和用途介绍：

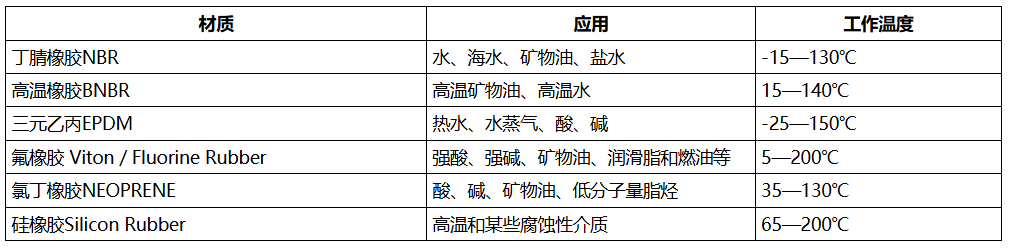

换热器密封垫片材质和用途介绍：

沃德贝斯板式换热器的应用领域：

(1)蒸汽冷凝使用：专为真空条件下的蒸汽冷凝而设计。该系列产品的应用范围包括：生物乙醇、糖和小型发电站

(2)暖通空调：因其高效的换热效果，而广泛用于暖通空调领域。已达到与AHRI认证同样的技术标准，因此能确保较优性能

(3)升膜板式蒸发器量系列：主要运用于炼糖、甜味剂、生物乙醇和腐蚀剂的蒸发系统内。同样也可以作为热虹吸管再煮锅使用

(4)食品安全应用：适用于乳制品、食品、饮料和其它卫生应用

(5)工业系列：适用于船舶、电力、化工、油脂冷却升温等各种类型的工业作业

沃德贝斯的技术优势
